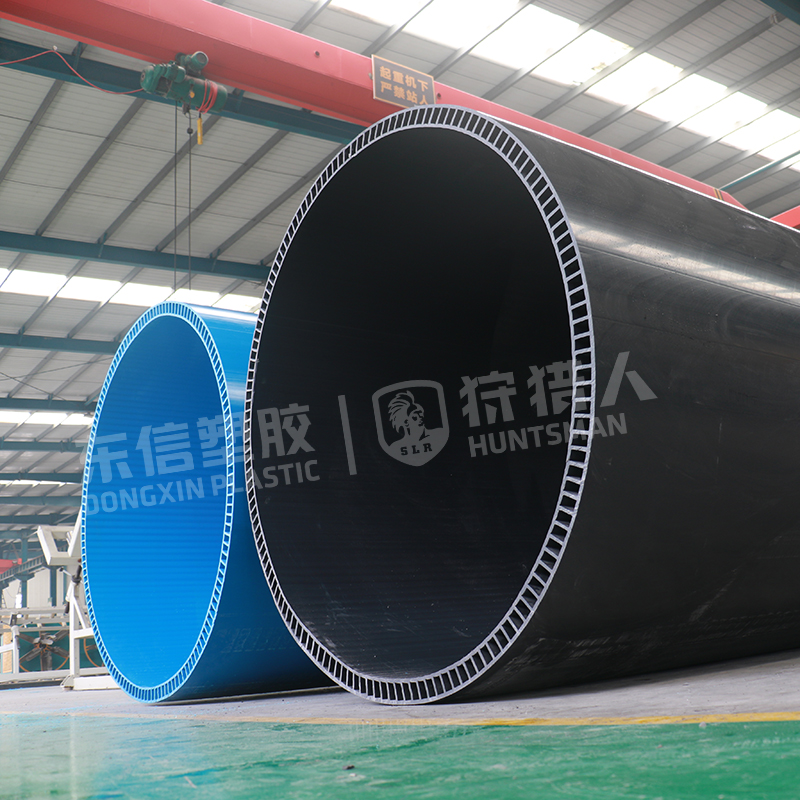

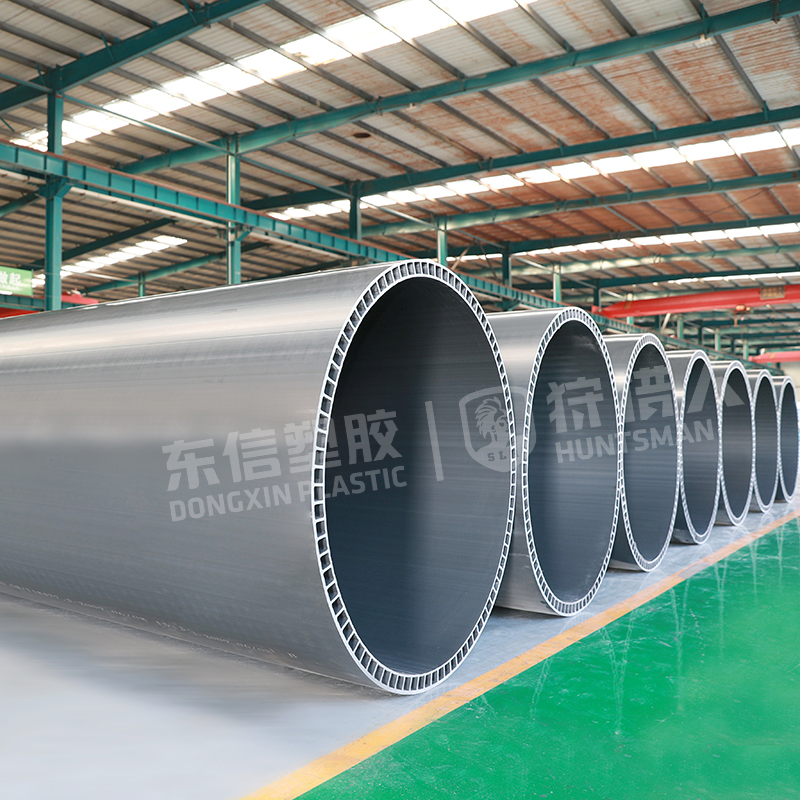

PVC-U双层轴向中空壁管
您当前的位置: 首页 > 产品展示 > PVC-U双层轴向中空壁管

“双层轴向中空管以硬聚录乙烯(PVC-U)树脂为主要原料,添加必要的加工助剂经挤出而成,主要用于埋地排水管材。“双层轴向中空排水管在生产时使用无毒PVC树脂及稳定剂以满足卫生性能的要求,在使用过程中不会产生二次污染。该管材适用于市政工程、公共建筑室外、住宅小区的埋地排污、排水、埋地无压农田排水,也可适用于工业排污、排水管材。

PVC管材优点

1、化学稳定性好,不受环境因素和管道内介质组分的影响,耐腐蚀性好。导热系数小,热传导率低,绝热保温,节能效果好。

2、水力性能好,管道内壁光滑,阻力系数小,不易积垢,管内流通面积不随时间发生变化,管道阻塞机率小。

3、相对于金属管材,密度小,材质轻,运输,安装方便,灵活,简捷,维修容易。力学性能好,抗冲击性,环刚度等级高可实现SN6-SN16

4、阻燃型号,不燃烧,不助燃。

5、隔声性好。降噪的方式,提高管道材质的膈音效果,结构壁管是基于这一思路而开发的。同条件下,不同结构形式的排水塑料管,其噪声测定结果: 普通管>芯层发泡管>空壁管>螺旋管>结构壁管

、安装方便快捷,连接方式为胶粘式,弹性密封圈式连接,管道主体安装完毕可24小时内通水。

双层轴向中空管规格尺寸

管道连接:

采用弹性密封圈式或胶粘式连接。

运输与储存:

运输:产品在装卸运输时,不应受剧烈撞击、抛摔和重压,不应露天暴晒。

储存:管材存放场地应平整,堆放应整齐,承口部位应交错放置,避免挤压变形。管材不应暴晒,远离热源,堆放高度不超过2m。

双层轴向中空管特点及用途:

概述:

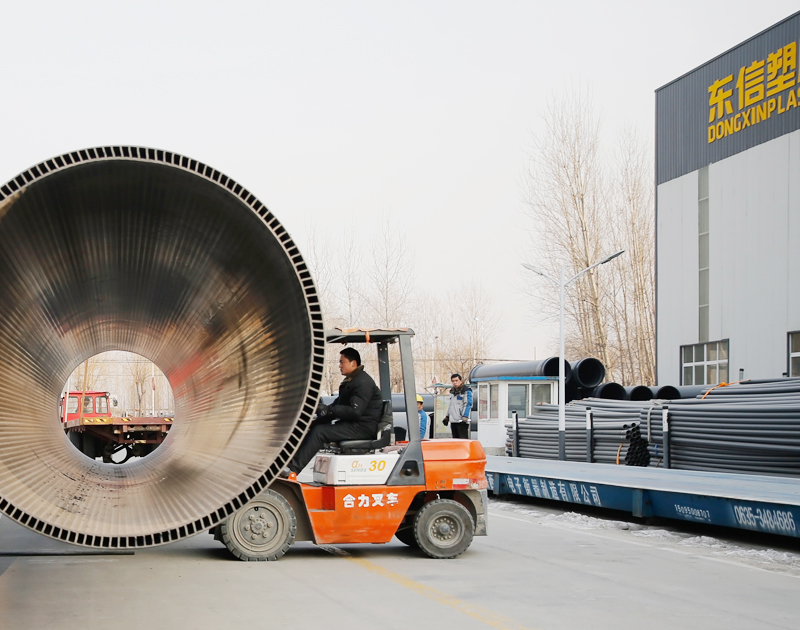

中国城市排水系统遇到很多问题,已经危及到居民的生活。国家对新建和治理排水管网的行动已经启动,雨水分流政策已经下发。近十年是中国城市排水系统发展的快速期。现市场上的水泥管、钢带管、平壁管道各有不同的问题。为了提高排水管材的质量,我公司研发出PVC中空结构壁管道,其具有不渗漏、不沉降、造价低、施工快、寿命长等优点。因PVC材料碳化时间短,流动性不好,现国内最大口径800mm,国外最大口径1200mm。我公司发明了双分流模具技术和独创了一套工艺配方,制造出2000mm的大口径管道,其广泛应用到供水、排水、化工、工业酸碱液体输送等领域。

大口径中空加筋排水管是PVC大口径管材的延伸,对模具和挤出工艺又提出更高的技术要求。

中空管特点:

1、强度高、阻力小:结构独特,良好的环刚度,强度高,内壁光滑,摩擦阻力小,流通量大。

2、安装施工快捷、工期极短:重量轻,搬运安装方便,施工快捷;柔性承插连接方式,方法可靠,施工质量保证。

3、使用寿命长:可耐多种化学介质的侵蚀;管内不结垢,基本不用疏通,埋地使用寿命达五十年以上。

4、耐化学药品性能优良:具有优异的耐酸、耐碱、耐腐蚀性,对于化学,医药工业排污,园林灌溉等用管道尤为适合。

产品用途:

1、市政工程,可用于排水、排污、泄洪管

2、建筑工程,用于建筑雨水管、地下排水管、排污管、通风管等

3、广泛用于化工、医药、环保等行业的排污水管

4、农业、园林工程、用于农田、果园、茶园以及林带排灌

5、道路工程,该管用作铁路、高速公路的渗、排水管

6、矿场,可做矿井通风、顺水排水管

双层轴向中空管性价比:

大口径PVC管道与传统管道物理力学性能及性价比较:

项目

水泥管

HDPE双壁波纹管

增强聚乙烯复合管

大口径PVC中空管

环刚度

刚性管

≥8KN/m2,最低工艺指标2KN/m2

≥16KN/m2,最低工艺指标10.5KN/m2

6-12KN/m2,适合多层次使用要求

纵向回缩率

刚性管

≤3%

≤3%

≤3%

扁平试验

刚性管

压扁至原外径的40%时管材不分层不破裂

压扁至原外径的40%时管材不分层不破裂

压扁至原外径的40%时管材不分层不破裂

拉伸强度

刚性管

≥800

≥2800

≥3500

落锤冲击试验

刚性管

TIR≤10%

TIR≤10%

TIR≤10%

连接密封性

水泥包封,易漏水,造成二次污染环境

套管密封圈连接,若带水作业施工质量不易控制,漏水率高,且密封圈易老化(一般寿命15年)

热缩带密封,密封性受工艺限制

直接式柔性密封圈连接或胶粘连接,密封性好,不漏水

水利性能(粗糙系数)

0.013-0.014

0.009-0.01

0.009-0.01

<0.008

适应环境性

刚性管怕地质沉降,易受化学腐蚀

抗地质沉降能力强,耐酸碱等化学物腐蚀

抗地质沉降能力强,耐酸碱等化学物腐蚀

抗地质沉降能力强,耐酸碱等化学物腐蚀

施工特点

基础要求高,重量大,施工工具、人力多

对基础处理要求低,管道可弯曲性良好,重量为混凝土管的11%

对基础处理要求低,管道可弯曲性良好,重量为混凝土管的10%

对基础处理要求低,重量为混凝土管的7%,连接快捷、施工工期短,连接后24小时可通水,施工造价低

使用寿命

≤30

≥30

≥50

≥50

产品局限性

较难适用比较复杂的地理环境,后期维护成本高

环刚度最高只能达到8KN/m2的等级,管径最大到1200mm

因为钢和塑料的热膨胀系数不同,极易造成钢塑分离,内部水分腐蚀金属部分,造成管道性能下降

≤315mm的管道性价比不如双壁波纹管

PVC轴向中空管与其他排水管选型表:

PVC轴向中空管具有双层圆周面,与克拉管一样具有承载面积大的优势,而钢带增强管及PE双壁波纹管,其结构外壁是波峰和波谷曲线组成,波峰强度高,波谷强度低,均恒下来其承载力和双层克拉管的承载力差距55%以上。根据《埋地聚乙烯排水管管道工程技术规程.CECS164:2004》。

根据5%变形率承载数据和参考《埋地聚乙烯排水管管道工程技术规程.CECS164:2004》计算得出以下综合压力承载对比表。

PVC轴向中空管与各种排水管选型对照表:
